Nullgaasi generaator



Õhukvaliteedi automaatse seiresüsteemi õhuseireseadmeid tuleb täpsuse ja täpsuse tagamiseks regulaarselt kalibreerida. See saavutatakse standardgaasi söötmisega tabelisse. Instrumendi kalibreerimisel standardgaasiga on vaja nullpunkt kalibreerida nullgaasiga.

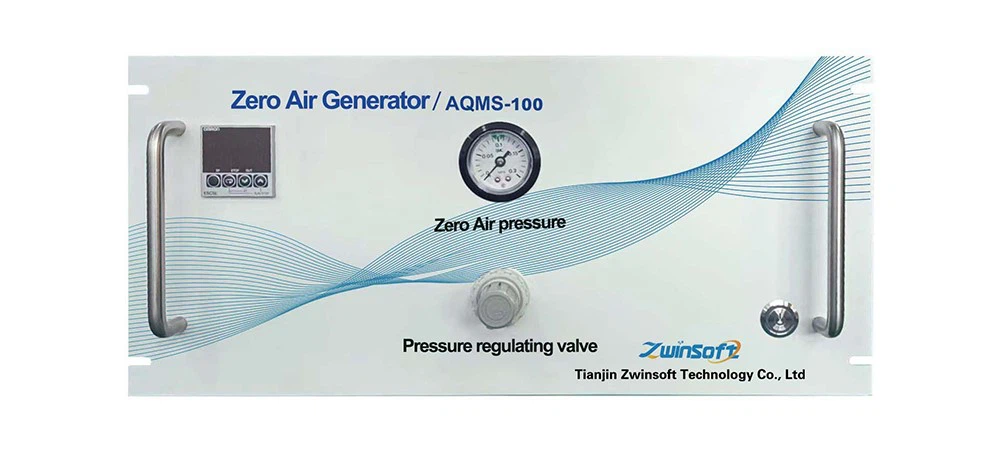

Meie ettevõtte käivitatud AQMS-i -100 nullõhugeneraatorit kasutatakse peamiselt linnakeskkonna õhukvaliteedi seireseadmete ja siseruumide välisõhu kvaliteedi seireseadmete nullpunkti kalibreerimiseks. Seadme eelisteks on stabiilne väljundi nullõhuvool, madal kastepunkt, kuiv ja puhas nullõhk ning lihtne töö.



1.Stable väljund null õhuvoolu
2.Kiire reageerimisaeg+
3. Lihtne toiming
4.Madal kastepunkt
5.Kuiv ja puhas nullõhk



1. Tugev vee eemaldamise võime, kasutades kolmeklassilist automaatse dehüdratsiooniga veeeemaldussüsteemi.
2. Varustatud kauakestva So2, NO, No2 ja H2S eemaldajaga.
3. Varustatud ülitõhusa CO ja süsivesinike eemaldajaga.
4. Tekitatud puhas ja kuiv nullgaas stabiilse voolu ja rõhuga.
5. Nullgaasi vool kuni 20L/min, väljundrõhk reguleeritav.
6. Lihtne kasutada, vähem rutiinset hooldust.
7. Pilvi kasutatakse loputusgaasina läbilaskvustorus ja ahjus ning oksüdeeriva gaasina FID analüsaatori jaoks
8. Välisõhukompressoril on automaatne äravoolufunktsioon järelevalveta







AQMS -100 nullgaasigeneraator koosneb suruõhu jahutussüsteemist, vee eemaldamise süsteemist, HC/CO eemaldamise reaktsioonisüsteemist, NO reaktsioonisüsteemist, NO2 eemaldamise ,03, SO2, H2S, NH3 süsteemist ja lõplikust tahkete osakeste eemaldamise nullgaasi väljundist süsteemi gaasiahel on näidatud joonisel 1-2



Joonis 1-2 AQMS - 100 gaas vooluring diagramm



1. Kokkusurutud õhku jahutamine süsteem

Õhukompressorist väljuv õhk on kõrge rõhu ja niiskusega. Kõrge õhuniiskusega õhk läbib vasktoru jahutit ja jahutava tuule mõjul kantakse õhuvoolu abil soojus ära ja õhu temperatuur langeb. Selliste kõrge rõhu ja madala temperatuuri tingimustes saavutab õhu suhteline niiskus kõrgeima, tavalistes atmosfääritingimustes on õhk üleküllastunud.



2.Vesi eemaldamine süsteem

Üleküllastunud õhk läbib veeeemaldusfiltrit, et saavutada vee ja gaasi eraldamine ning õhus olev vedel niiskus eraldatakse õhust. eraldatud vesi tühjendatakse läbi solenoidklapi. Solenoidklapp avatakse tühjendamiseks iga 30 minuti järel ja tühjendusaeg on iga kord 5 sekundit. Õhk pärast veeeemaldusfiltrit siseneb regeneratiivsesse skraberisse ja regeneratiivse pesuri funktsioon on õhust gaasilise niiskuse edasine eemaldamine.

Kaks molekulaarsõeltega trumlit töötavad vaheldumisi, kui ühte molekulaarsõeltega trumlit kasutatakse õhu pesemiseks, siis teine ​​regenereeritakse, et valmistuda järgmiseks õhupesuvooruks. Kui instrument on aktiveeritud, 5/2- solenoidklapp suunab kõrgsurveõhu ühte kahest molekulaarsõela padrunist, samas kui teine ​​kassett juhitakse atmosfääri. Kui õhk läbib esimest silindrit, suudab molekulaarsõel eemaldada peaaegu kogu selles sisalduva gaasilise niiskuse ja väljastada kuiva õhu. Osa kuivast õhust liigub läbi süstikklapi teise silindrisse, mis sisaldab molekulaarsõelu. Kuna teine ​​molekulaarsõelaga silinder on ühendatud atmosfääriga, siis teises silindris paisub kuiv õhk kiiresti, ruumala suureneb, suhteline õhuniiskus väheneb ning see juhitakse kiiresti atmosfääri ning silindris olev niiskus eemaldatakse. kuiva õhu poolt. Molekulaarsõelad regenereeriti. Kaks molekulaarsõelaga silindrit töötavad vaheldumisi ja töösagedust vahetatakse iga kahe minuti järel.

Kuna kaks molekulaarsõela sisaldavat padrunit töötavad vaheldumisi, ühest veetustatakse ja teist regenereeritakse, ei pea molekulaarsõelu välja vahetama.



3.HC / KAAS eemaldamine reaktsioon süsteem

Süsteem muudab väikese koguse õhus olevaid süsivesinikke CO2-ks ja H2O-ks, CO muundatakse CO2-ks. Reaktsioonisüsteem sisaldab välimist katet, mis sisaldab kõrge temperatuuriga reaktsioonikambrit ja reaktsioonikamber on varustatud granuleeritud väärismetallkatalüsaatoritega. Reaktsioonikambrit soojendab termopaariga küttekeha ja väljast täidetakse soojusisolatsiooniga.

Reaktsiooni põhimõte on järgmine:



4.EI eemaldamine reaktsioon süsteem

Süsteem on Purafilis Oksüdeerija toimel on reaktsiooni temperatuur toatemperatuuril ja õhus olev NO muudetakse NO2-ks. Purafili oksüdeerija, mis on pühendatud NO-le, muudeti NO2-ks Purafili oksüdeerija kasutusiga on piiratud ja selle värvus on lilla. Kui 80% lillast muutub pruunikaskollaseks, tuleb oksüdeerija välja vahetada.

Reaktsiooni põhimõte on järgmine:



5.N02 , 03 , 502 , H2S , NH3 eemaldamine reaktsioon süsteem

Süsteem kasutab NO2, 03, SO2, H2S ja NH3 eemaldamiseks aktiivsütt. Aktiivsüsi tuleb vahetada iga 6 kuu tagant. Kui nende gaaside sisaldus õhus on kõrge, lüheneb aktiivsöe elutsükkel. Kui kalibreerimisseade on varustatud nullgaasiga, kui mõõdetud signaal Kui positiivne signaal oluliselt muutub, peaksite esmalt kaaluma aktiivsöe väljavahetamist.



6. Finaal etapp tahked osakesed eemaldamine null õhku väljund süsteem

Lõplikku osakeste eemaldamise süsteemi kasutatakse peente osakeste filtreerimiseks väljundõhus ja filtri tase on 10 mikronit.



ÜKSUSE	Nimi	illustratsioon
1	VENTILAATOR	/
2	NIMESILT	/
3	Aktiivsüsi pesuseade	/
4	EI OLE pesuseadet	/
5	ÕHU SISSEVÕTE	1/4"
9	DRENAAŽ	1/4"
10	VÄLJUND	1/4"
11	TOITELIIDES	220VAC, 50Hz





Nimi	Indeks
Väljund	10SLPM, kui 30Psig
Kastepunkt	<-20C
S02	<0.025ppb
EI	<0.025ppb
EI2	<0.025ppb
O3	<0.3ppb
CO	<0.01ppm
Õhukompressor	Väline
Paigalda	töölaud
Töötemperatuur	(0-40) C
Toiteallikas	110vac, 60HZ
KAAL	14 kg
Mõõtmed	55,4 cm x 48,5 cm x 22,5 cm
